استاندارد های بازرسی قلاب جرثقیل

آیا تا به حال به قطعه فلزی قدرتمندی که بار های سنگین را با جرثقیل جابجا می کند دقت کرده اید؟ این قطعه حیاتی قلاب جرثقیل نام دارد. تصور کنید اگر این قلاب به درستی کار نکند چه فاجعه ای رخ خواهد داد. برای جلوگیری از چنین حوادث ناگواری استانداردهای بازرسی قلاب جرثقیل به وجود آمده اند. این استانداردها مجموعه ای از دستورالعمل ها و رویه های دقیق هستند که به ما می گویند چگونه و چه زمانی قلاب های جرثقیل را بازرسی کنیم تا از ایمنی و عملکرد صحیح آن ها اطمینان حاصل کنیم. به عبارت ساده تر این استانداردها چک لیست جامعی هستند برای اینکه مطمئن شویم قلاب جرثقیل شما سالم و آماده کار است و خطری برای کسی ایجاد نمی کند.

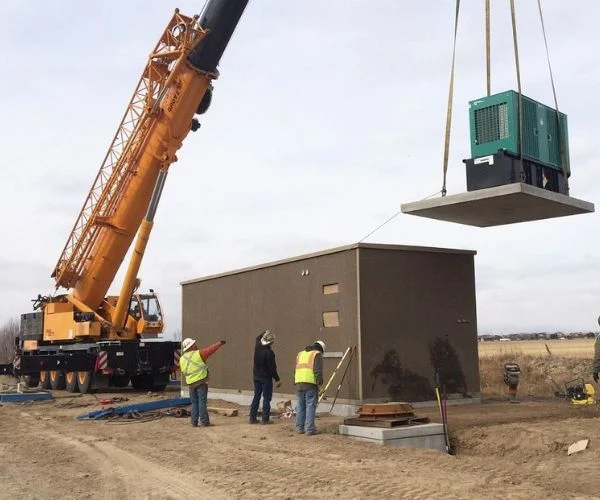

چرا بازرسی قلاب جرثقیل اینقدر مهم است؟

قلاب جرثقیل به عنوان جزء اصلی سیستم بالابری مستقیماً با بار در تماس است و وظیفه تحمل و جابجایی ایمن آن را بر عهده دارد. تخمین زده می شود که بیش از ۲۵ درصد از حوادث مربوط به جرثقیل ها به نقص در تجهیزات بالابری به ویژه قلاب ها مربوط می شود. این حوادث نه تنها خسارات مالی سنگینی به بار می آورند بلکه می توانند منجر به صدمات جدی و حتی مرگ و میر افراد شوند. بازرسی منظم و دقیق قلاب های جرثقیل اولین و مهم ترین خط دفاعی در برابر این خطرات است. با بازرسی های دوره ای می توانیم نشانه های اولیه آسیب فرسودگی یا نقص را شناسایی کرده و قبل از اینکه به مشکلات جدی تبدیل شوند آن ها را رفع کنیم. به عبارتی دیگر بازرسی قلاب جرثقیل نه تنها یک الزام قانونی و استاندارد است بلکه یک سرمایه گذاری هوشمندانه برای حفظ ایمنی پرسنل کاهش هزینه های تعمیرات ناگهانی و جلوگیری از توقف های ناخواسته در عملیات است.

اصول عملکرد و اجزای اصلی قلاب جرثقیل

برای اینکه بازرسی قلاب جرثقیل را به درستی انجام دهیم ابتدا باید با نحوه عملکرد و اجزای اصلی آن آشنا شویم. قلاب جرثقیل اساساً یک قطعه فلزی خمیده است که برای اتصال بار به جرثقیل طراحی شده است. شکل خمیده آن به بار اجازه می دهد تا به راحتی در داخل آن قرار گرفته و به طور ایمن حمل شود. اجزای اصلی یک قلاب جرثقیل عبارتند از :

• ساقه (Shank) : قسمت بالایی قلاب که به سیم بکسل یا زنجیر جرثقیل متصل می شود. ساقه باید مقاومت و استحکام کافی برای تحمل وزن بار و نیروهای کششی وارد شده را داشته باشد.
• کاسه (Bowl) : قسمت خمیده و گود قلاب که بار در آن قرار می گیرد. شکل و اندازه کاسه باید با نوع باری که قرار است حمل شود مطابقت داشته باشد.
• دهانه (Throat) : فاصله باز بین نوک قلاب و کاسه. دهانه باید به اندازه کافی باز باشد تا بار به راحتی وارد و خارج شود اما نه آنقدر باز که ایمنی بار به خطر بیفتد.
• زبانه ایمنی (Latch) : یک قطعه کوچک فنری که دهانه قلاب را می بندد و از خارج شدن ناخواسته بار جلوگیری می کند. زبانه ایمنی یک جزء حیاتی برای افزایش ایمنی در عملیات بالابری است.
• نشیمنگاه (Saddle) : قسمت پشتی کاسه قلاب که نیروهای بار را به ساقه منتقل می کند. طراحی نشیمنگاه باید به گونه ای باشد که توزیع نیرو به طور یکنواخت انجام شود و از تمرکز تنش جلوگیری شود.

جنس مواد به کار رفته در ساخت قلاب جرثقیل معمولاً فولاد آلیاژی با استحکام بالا است که تحت عملیات حرارتی خاصی قرار گرفته تا مقاومت و چقرمگی لازم را به دست آورد. انتخاب مواد مناسب و فرآیندهای ساخت دقیق نقش کلیدی در اطمینان از عملکرد ایمن و طول عمر قلاب دارد.

شما می توانید برای خرید انواع قطعات جرثقیل با شاهین سازه تماس بگیرید. 09127788487         09121438742

استانداردهای بین المللی و ملی بازرسی قلاب جرثقیل

بازرسی قلاب جرثقیل یک فرآیند حیاتی است که باید بر اساس استانداردهای معتبر و مشخص انجام شود. استانداردهای متعددی در سطح بین المللی و ملی وجود دارند که دستورالعمل های دقیقی را برای بازرسی نگهداری و استفاده ایمن از قلاب های جرثقیل ارائه می دهند. برخی از مهم ترین این استانداردها عبارتند از :

• استاندارد ASME B۳۰.۱۰ : این استاندارد که توسط انجمن مهندسان مکانیک آمریکا (ASME) تدوین شده است به طور خاص به قلاب های جرثقیل و تجهیزات اتصال زیر بار می پردازد. ASME B۳۰.۱۰ الزامات مربوط به طراحی ساخت بازرسی آزمایش و نگهداری قلاب های جرثقیل را به طور کامل شرح می دهد و به عنوان یکی از معتبرترین و جامع ترین استانداردهای جهانی در این زمینه شناخته می شود.
• استاندارد ISO ۹۹۲۷-۱ : این استاندارد بین المللی که توسط سازمان بین المللی استانداردسازی (ISO) منتشر شده است به بازرسی جرثقیل ها می پردازد و بخش اول آن (ISO ۹۹۲۷-۱) به طور خاص به بازرسی عمومی جرثقیل ها و تجهیزات بالابری از جمله قلاب ها اختصاص دارد. ISO ۹۹۲۷-۱ رویکردی سیستماتیک برای بازرسی جرثقیل ها ارائه می دهد و بر اهمیت برنامه ریزی منظم و مستندسازی فرآیند بازرسی تاکید دارد.
• استانداردهای ملی : بسیاری از کشورها استانداردهای ملی خود را برای بازرسی جرثقیل ها و تجهیزات بالابری دارند که اغلب بر اساس استانداردهای بین المللی مانند ASME و ISO تدوین شده اند. به عنوان مثال در ایران مقررات ملی ساختمان و استانداردهای سازمان ملی استاندارد ایران الزامات مربوط به ایمنی و بازرسی جرثقیل ها را مشخص می کنند.

رعایت این استانداردها نه تنها الزام قانونی است بلکه ضمانتی برای انجام بازرسی های دقیق و موثر و در نهایت حفظ ایمنی در محیط کار است. متخصصان بازرسی باید به طور کامل با این استانداردها آشنا باشند و بازرسی ها را مطابق با دستورالعمل های ارائه شده در آن ها انجام دهند.

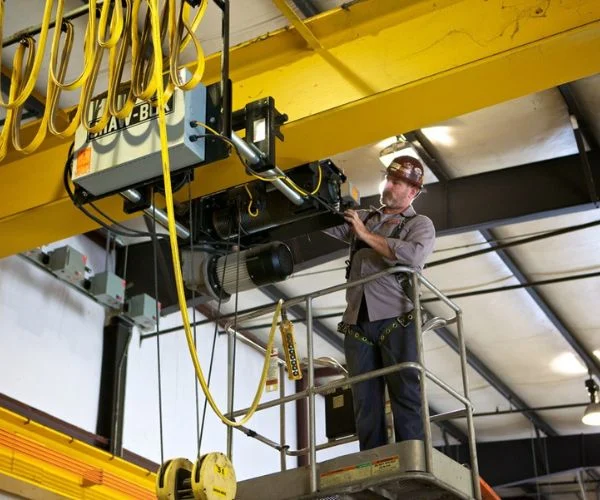

روش های بازرسی قلاب جرثقیل

بازرسی قلاب جرثقیل را می توان به دو دسته کلی تقسیم کرد : بازرسی های دوره ای و بازرسی های ویژه. بازرسی های دوره ای به صورت منظم و در فواصل زمانی مشخص (مثلاً روزانه ماهانه سالانه) انجام می شوند در حالی که بازرسی های ویژه در شرایط خاص مانند قبل از اولین استفاده پس از تعمیرات یا پس از وقوع حادثه انجام می گیرند. روش های مختلفی برای بازرسی قلاب جرثقیل وجود دارد که هر کدام مزایا و کاربردهای خاص خود را دارند :

• بازرسی چشمی (Visual Inspection) : این روش ساده ترین و رایج ترین روش بازرسی است که به صورت روزانه و قبل از هر شیفت کاری باید انجام شود. در بازرسی چشمی بازرس به دنبال نشانه های ظاهری آسیب مانند ترک خوردگی تغییر شکل خوردگی ساییدگی خراشیدگی آسیب دیدگی زبانه ایمنی و سایر عیوب قابل مشاهده می گردد. بازرسی چشمی می تواند بسیاری از مشکلات اولیه را شناسایی کند و از بروز مشکلات جدی تر جلوگیری کند.
• بازرسی ابعادی (Dimensional Inspection) : این نوع بازرسی برای اندازه گیری دقیق ابعاد کلیدی قلاب مانند دهانه ضخامت و طول ساقه انجام می شود. در طول زمان و به دلیل استفاده مداوم ابعاد قلاب ممکن است تغییر کنند و از محدوده مجاز خارج شوند. بازرسی ابعادی به ما کمک می کند تا فرسودگی و تغییر شکل های احتمالی را تشخیص دهیم.
• تست ذرات مغناطیسی (Magnetic Particle Testing – MT) : این روش یکی از تست های غیرمخرب (NDT) است که برای تشخیص ترک های سطحی و زیرسطحی در مواد فرومغناطیسی مانند فولاد به کار می رود. در این روش یک میدان مغناطیسی به قلاب اعمال می شود و ذرات ریز مغناطیسی بر روی سطح آن پاشیده می شوند. در صورت وجود ترک ذرات مغناطیسی در محل ترک تجمع کرده و آن را قابل مشاهده می سازند.
• تست مایع نافذ (Dye Penetrant Testing – PT) : روش دیگری از NDT است که برای تشخیص ترک های سطحی در انواع مواد از جمله فلزات و غیرفلزات قابل استفاده است. در این روش یک مایع نافذ رنگی یا فلورسنت بر روی سطح قلاب اعمال می شود و به داخل ترک ها نفوذ می کند. سپس مایع اضافی پاک شده و یک ماده ظهور کننده (Developer) بر روی سطح اعمال می شود. ماده ظهور کننده مایع نافذ را از داخل ترک ها بیرون کشیده و ترک ها را به صورت خطوط رنگی یا فلورسنت قابل مشاهده می سازد.
• تست التراسونیک (Ultrasonic Testing – UT) : این روش پیشرفته NDT برای تشخیص عیوب داخلی مانند ترک ها حفره ها و ناخالصی ها در عمق مواد استفاده می شود. در تست التراسونیک امواج فراصوت به داخل قطعه ارسال شده و بازتاب آن ها توسط یک گیرنده دریافت می شود. تغییرات در الگوی بازتاب امواج نشان دهنده وجود عیب در داخل قطعه است. تست التراسونیک به ویژه برای بازرسی قلاب های با ضخامت بالا و تشخیص عیوب داخلی که با روش های دیگر قابل تشخیص نیستند بسیار موثر است.

انتخاب روش بازرسی مناسب بستگی به نوع قلاب شرایط کاری سابقه استفاده و الزامات استانداردها دارد. در بسیاری از موارد ترکیبی از روش های مختلف برای اطمینان از بازرسی کامل و دقیق استفاده می شود.

فناوری های پیشرفته در بازرسی قلاب جرثقیل

در دنیای امروز فناوری های پیشرفته نقش فزاینده ای در بهبود فرآیندهای بازرسی و افزایش ایمنی ایفا می کنند. در زمینه بازرسی قلاب جرثقیل نیز فناوری های نوینی به کار گرفته می شوند که دقت سرعت و کارایی بازرسی ها را به طور چشمگیری افزایش می دهند :

• ردیابی RFID (Radio-Frequency Identification) : تگ های RFID می توانند به قلاب های جرثقیل متصل شوند و اطلاعات مربوط به هویت تاریخچه بازرسی و مشخصات فنی آن ها را به صورت الکترونیکی ذخیره و منتقل کنند. این فناوری امکان مدیریت بهتر ناوگان قلاب ها برنامه ریزی دقیق تر بازرسی ها و دسترسی سریع به سوابق بازرسی را فراهم می کند.
• اسکن سه بعدی (۳D Scanning) : اسکنرهای سه بعدی می توانند مدل های سه بعدی دقیق از قلاب های جرثقیل ایجاد کنند. این مدل ها را می توان برای مقایسه ابعاد واقعی قلاب با ابعاد طراحی تشخیص تغییر شکل ها و فرسودگی های جزئی و مستندسازی وضعیت قلاب به کار برد.
• بینایی ماشین و هوش مصنوعی (Machine Vision and Artificial Intelligence) : سیستم های بینایی ماشین مجهز به هوش مصنوعی می توانند تصاویر و ویدئوهای بازرسی چشمی را به صورت خودکار تحلیل کرده و نشانه های آسیب و عیوب را شناسایی کنند. این فناوری می تواند سرعت و دقت بازرسی های چشمی را افزایش داده و خطای انسانی را کاهش دهد.
• بازرسی از راه دور با پهپاد (Drone-Based Inspection) : پهپادها مجهز به دوربین های با کیفیت بالا می توانند برای بازرسی قلاب های جرثقیل های بلند و صعب الوصول استفاده شوند. این روش ایمنی بازرسان را افزایش داده و زمان و هزینه بازرسی را کاهش می دهد.

به کارگیری این فناوری های پیشرفته نه تنها فرآیند بازرسی را کارآمدتر و دقیق تر می سازد بلکه سطح ایمنی و بهره وری در صنایع مختلف را نیز به طور قابل توجهی ارتقا می دهد.

کاربرد استانداردهای بازرسی قلاب جرثقیل در صنایع مختلف

استانداردهای بازرسی قلاب جرثقیل در طیف گسترده ای از صنایع که از جرثقیل ها برای جابجایی مواد و تجهیزات استفاده می کنند کاربرد دارند. برخی از مهم ترین این صنایع عبارتند از :

• صنعت ساخت و ساز : در پروژه های ساختمانی جرثقیل ها برای بلند کردن و جابجایی مصالح ساختمانی سنگین مانند تیرآهن بتن و تجهیزات استفاده می شوند. ایمنی قلاب های جرثقیل در این صنعت از اهمیت حیاتی برخوردار است زیرا حوادث ناشی از نقص قلاب می تواند منجر به سقوط بار بر روی کارگران و آسیب های جدی شود.
• صنعت تولید و کارخانجات : در کارخانجات و خطوط تولید جرثقیل ها برای جابجایی قطعات ماشین آلات مواد اولیه و محصولات نهایی به کار می روند. بازرسی منظم قلاب های جرثقیل در این محیط ها به حفظ جریان تولید و جلوگیری از توقف های ناخواسته کمک می کند.
• صنایع دریایی و بنادر : در بنادر و کشتی سازی ها جرثقیل های بزرگ برای بارگیری و تخلیه کانتینرها و سایر محموله ها استفاده می شوند. شرایط سخت محیط دریایی و بارهای سنگین اهمیت بازرسی دقیق و منظم قلاب های جرثقیل را در این صنعت دوچندان می کند.
• صنعت نفت گاز و پتروشیمی : در پالایشگاه ها سکوهای نفتی و صنایع پتروشیمی جرثقیل ها برای نصب و نگهداری تجهیزات سنگین و حساس استفاده می شوند. ایمنی در این صنایع از اهمیت ویژه ای برخوردار است و بازرسی قلاب های جرثقیل نقش کلیدی در جلوگیری از حوادث ناگوار دارد.
• صنعت معدن : در معادن روباز و زیرزمینی جرثقیل ها برای جابجایی مواد معدنی تجهیزات حفاری و ماشین آلات سنگین به کار می روند. شرایط سخت کاری در معادن و بارهای سنگین نیاز به بازرسی های دوره ای و دقیق قلاب های جرثقیل را ضروری می سازد.

در هر یک از این صنایع نوع و دفعات بازرسی قلاب های جرثقیل ممکن است متفاوت باشد و بستگی به نوع جرثقیل شرایط کاری شدت استفاده و الزامات قانونی و استانداردها داشته باشد. با این حال اصل اساسی اهمیت بازرسی منظم و دقیق قلاب های جرثقیل برای حفظ ایمنی و کارایی در تمامی صنایع یکسان است.

نکات فنی مهم در بازرسی قلاب جرثقیل

در بازرسی قلاب جرثقیل توجه به نکات فنی زیر از اهمیت بالایی برخوردار است :

• حد بار مجاز کارکرد (WLL – Working Load Limit) : همواره اطمینان حاصل کنید که قلاب جرثقیل مناسب با وزن بار انتخاب شده است و از حد بار مجاز کارکرد آن تجاوز نمی شود. حد بار مجاز کارکرد باید به طور واضح بر روی قلاب حک شده باشد و بازرس باید قبل از هر بار استفاده آن را بررسی کند.
• عوامل محیطی : شرایط محیطی مانند دما رطوبت مواد شیمیایی و اشعه UV می توانند بر عمر و عملکرد قلاب جرثقیل تاثیر بگذارند. بازرسی ها باید با در نظر گرفتن شرایط محیطی که قلاب در آن کار می کند انجام شوند و در صورت نیاز اقدامات پیشگیرانه مناسب اتخاذ گردد.
• سابقه استفاده و تعمیرات : سابقه استفاده و تعمیرات قلاب جرثقیل باید به دقت ثبت و نگهداری شود. این اطلاعات می تواند به بازرسان کمک کند تا الگوهای فرسودگی و آسیب را شناسایی کرده و بازرسی های دقیق تری را برنامه ریزی کنند.
• آموزش و صلاحیت بازرسان : بازرسی قلاب جرثقیل باید توسط افراد آموزش دیده و واجد صلاحیت انجام شود. بازرسان باید با استانداردها روش های بازرسی و معیارهای پذیرش/رد قلاب ها به طور کامل آشنا باشند و توانایی تشخیص عیوب و ارزیابی وضعیت قلاب را داشته باشند.
• مستندسازی بازرسی ها : نتایج تمامی بازرسی ها باید به طور دقیق و منظم مستندسازی شوند. گزارش بازرسی باید شامل تاریخ بازرسی نام بازرس روش های بازرسی استفاده شده نتایج بازرسی عیوب شناسایی شده (در صورت وجود) و اقدامات اصلاحی انجام شده باشد. مستندسازی بازرسی ها به پیگیری وضعیت قلاب ها برنامه ریزی بازرسی های بعدی و اثبات انطباق با استانداردها کمک می کند.

رعایت این نکات فنی مهم و اجرای دقیق روش های بازرسی تضمین می کند که قلاب های جرثقیل به طور ایمن و کارآمد به کار خود ادامه داده و از بروز حوادث ناگوار جلوگیری شود.

نتیجه گیری

بازرسی قلاب جرثقیل یک جزء جدایی ناپذیر از حفظ ایمنی و بهره وری در صنایع مختلف است. با درک اهمیت بازرسی آشنایی با استانداردها و روش های بازرسی و بهره گیری از فناوری های پیشرفته می توانیم اطمینان حاصل کنیم که قلاب های جرثقیل به طور ایمن و قابل اعتماد به کار خود ادامه می دهند. به یاد داشته باشید که ایمنی یک مسئولیت همگانی است و همه ما در قبال حفظ ایمنی خود و همکارانمان در محیط کار مسئول هستیم. بازرسی منظم و دقیق قلاب های جرثقیل گامی مهم در این راستا است.

پرسش های متداول

1. هر چند وقت یکبار باید قلاب جرثقیل را بازرسی کرد؟
• بازرسی چشمی باید روزانه و قبل از هر شیفت کاری انجام شود. بازرسی های دوره ای دقیق تر (شامل بازرسی ابعادی و تست های NDT) باید بر اساس توصیه های سازنده استانداردها و شرایط کاری تعیین شود. به طور معمول بازرسی های دوره ای حداقل سالانه انجام می شوند اما در شرایط کاری سخت تر یا استفاده مکرر فواصل بازرسی ممکن است کوتاه تر باشد.
2. چه کسی مسئول بازرسی قلاب جرثقیل است؟
• مسئولیت بازرسی قلاب جرثقیل معمولاً بر عهده متخصصان بازرسی جرثقیل پرسنل آموزش دیده نگهداری و تعمیرات یا بازرسان شخص ثالث واجد صلاحیت است. در هر صورت بازرسی باید توسط افرادی که دانش و تجربه کافی در زمینه بازرسی قلاب های جرثقیل دارند انجام شود.
3. اگر در بازرسی قلاب جرثقیل نقصی مشاهده شد چه باید کرد؟
• در صورت مشاهده هرگونه نقص در بازرسی قلاب جرثقیل باید فوراً استفاده از جرثقیل متوقف شود. قلاب معیوب باید از سرویس خارج شده و تعمیر یا تعویض گردد. هیچ گاه نباید از قلاب معیوب استفاده کرد زیرا این کار می تواند منجر به حوادث جدی و خطرناک شود. پس از تعمیر یا تعویض قلاب باید بازرسی مجدد انجام شود تا از رفع نقص و ایمنی قلاب اطمینان حاصل گردد.
