راهنمای جامع انتخاب کابل برق مسی : اصول استانداردها و کاربردها

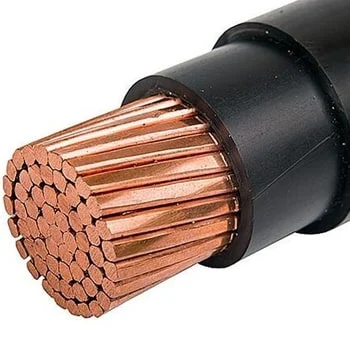

کابل برق مسی

انتخاب و خرید کابل برق مسی مناسب تصمیمی حیاتی در هر پروژه مهندسی برق است که مستقیماً بر ایمنی کارایی و طول عمر سیستم الکتریکی تأثیر می گذارد.
انتخاب صحیح کابل برق مسی مستلزم درک عمیق از جریان نامی افت ولتاژ مجاز شرایط محیطی نصب و استانداردهای مربوطه است.
در خرید و انتخاب باید به مواردی مانند برند کابل مسی استانداردها نوع روکش و عایق تعداد رشته سایز رشته ها و قیمت کابل مسی توجه نمود.
در این مقاله به بررسی جامع اصول انتخاب کابل برق مسی اجزای اصلی آن عوامل کلیدی مؤثر در انتخاب استانداردهای بین المللی و کاربردهای متنوع آن در صنایع مختلف می پردازیم تا مهندسان تکنسین ها و متخصصان برق بتوانند با دیدی باز و آگاهانه کابل برق مسی ایده آل برای نیازهای خاص خود را انتخاب کنند.

انتخاب کابل مسی بر اساس تعداد رشته

کابل‌های مسی بر اساس تعداد رشته به دسته‌ های مختلفی تقسیم می‌ شوند که هر کدام کاربرد خاصی دارند. در حالت کلی کابل‌ ها از نظر تعداد رشته به دو دسته اصلی تقسیم می‌ شوند:

• کابل‌های تک رشته: این کابل‌ها فقط یک رشته هادی مسی دارند و بیشتر برای سیم‌کشی‌های ساده و اتصال وسایل برقی کم‌مصرف استفاده می‌شوند.
• کابل‌های دو رشته: این کابل‌ها از دو رشته هادی مسی تشکیل شده‌اند و برای انتقال برق تک فاز استفاده می‌شوند.
• کابل‌های سه رشته: این کابل‌ها از سه رشته هادی مسی تشکیل شده‌اند و برای انتقال برق سه فاز استفاده می‌ شوند.
  قبل از خرید کابل سه رشته نوع و کاربرد آن را مشخص کرده و به کیفیت و جنس هادی توجه کنید. همچنین قیمت‌ ها را از فروشندگان معتبر مقایسه کرده و از فروشندگان دارای مجوز خریداری کنید.
• کابل‌های چهار رشته: این کابل‌ها از چهار رشته هادی مسی تشکیل شده‌اند و برای انتقال برق سه فاز به همراه یک رشته نول استفاده می‌شوند.

کابل‌های پنج رشته و بیشتر: این کابل‌ها برای کاربردهای خاص مانند انتقال برق فشار قوی یا اتصال تجهیزات صنعتی بزرگ استفاده می‌شوند.

مهمترین عوامل در انتخاب کابل برق مسی

انتخاب کابل برق مسی مناسب نیازمند توجه به عوامل متعددی است که در ادامه به مهمترین آنها اشاره می شود :

1. جریان نامی (Current Rating) : جریان نامی کابل حداکثر جریانی است که کابل می تواند به طور مداوم و بدون افزایش دمای غیر مجاز از خود عبور دهد. جریان نامی کابل به عوامل مختلفی از جمله سطح مقطع هادی نوع عایق دمای محیط و شرایط نصب بستگی دارد. انتخاب کابل با جریان نامی کمتر از جریان مورد نیاز مدار می تواند منجر به گرم شدن بیش از حد کابل افت ولتاژ زیاد و حتی آتش سوزی شود. باید عوامل کاهنده جریان (Derating Factors) مانند دمای محیط بالا تجمع کابل ها و روش نصب را نیز در محاسبات لحاظ کرد.
2. افت ولتاژ مجاز (Voltage Drop) : افت ولتاژ کاهش ولتاژ در طول کابل به دلیل مقاومت هادی است. افت ولتاژ بیش از حد می تواند عملکرد تجهیزات الکتریکی را مختل کند و باعث کاهش کارایی سیستم شود. استانداردها معمولاً حداکثر افت ولتاژ مجاز را برای سیستم های مختلف تعیین می کنند. برای مثال در سیستم های روشنایی افت ولتاژ مجاز معمولاً نباید از ۳% ولتاژ نامی تجاوز کند.
3. شرایط محیطی نصب (Environmental Conditions) : شرایط محیطی نصب کابل نقش مهمی در انتخاب نوع کابل و روش نصب آن دارد. عوامل محیطی مهم عبارتند از :
   • دما : دمای محیط بر جریان نامی کابل و طول عمر عایق تأثیر می گذارد. در دماهای بالا جریان نامی کابل کاهش می یابد و طول عمر عایق کوتاه تر می شود.
   • رطوبت : رطوبت می تواند باعث خوردگی هادی و کاهش عمر عایق شود. برای محیط های مرطوب باید از کابل های با روکش مقاوم به رطوبت و کابل های ضد آب استفاده کرد.
   • مواد شیمیایی : در محیط های صنعتی که مواد شیمیایی خورنده وجود دارد باید از کابل های با روکش مقاوم به مواد شیمیایی استفاده کرد. نوع روکش مقاوم به مواد شیمیایی بستگی به نوع ماده شیمیایی موجود در محیط دارد.
   • اشعه ماوراء بنفش (UV) : اشعه UV خورشید می تواند باعث تخریب عایق و روکش کابل های نصب شده در فضای باز شود. برای کابل های فضای باز باید از کابل های مقاوم به UV استفاده کرد یا کابل ها را با پوشش های محافظ UV پوشاند.
4. نوع عایق (Insulation Type) : انتخاب نوع عایق کابل بستگی به ولتاژ کاری دمای محیط و شرایط محیطی دیگر دارد. همانطور که قبلاً ذکر شد PVC XLPE لاستیک و سیلیکون از جمله رایج ترین مواد عایقی هستند که هر کدام خواص و کاربردهای خاص خود را دارند. برای ولتاژهای پایین و محیط های عمومی کابل های PVC مناسب هستند. برای ولتاژهای بالاتر و محیط های صنعتی کابل های XLPE ترجیح داده می شوند.
5. نوع کابل (Cable Type) : انواع مختلفی از کابل های برق مسی بر اساس ساختار تعداد رشته ها و کاربرد وجود دارد. برخی از انواع رایج کابل های برق مسی عبارتند از :
   • کابل های تک رشته (Single-core) : کابل های تک رشته فقط یک هادی دارند و برای مدارهای تک فاز و برخی از مدارهای سه فاز استفاده می شوند.
   • کابل های چند رشته (Multi-core) : کابل های چند رشته دو یا چند هادی عایق شده در یک روکش دارند و برای مدارهای چندفاز و مدارهای کنترل استفاده می شوند. کابل های چند رشته می توانند به صورت گرد یا تخت باشند.
   • کابل های زره دار (Armoured) : کابل های زره دار دارای لایه زره فولادی هستند و برای محیط های با خطر آسیب مکانیکی بالا مناسب هستند.
   • کابل های شیلددار (Shielded) : کابل های شیلددار دارای لایه شیلد برای کاهش تداخلات الکترومغناطیسی هستند و برای مدارهای کنترل و ابزار دقیق استفاده می شوند.
   • کابل های مقاوم به حریق (Fire-resistant) : کابل های مقاوم به حریق در صورت آتش سوزی برای مدت زمان مشخصی به عملکرد خود ادامه می دهند و برای سیستم های ایمنی و اعلام حریق استفاده می شوند.
   • کابل های بدون هالوژن (Halogen-free) : کابل های بدون هالوژن در صورت آتش سوزی گازهای سمی و خورنده تولید نمی کنند و برای محیط های عمومی و مکان های پرتردد مناسب هستند.
   • کابل های انعطاف پذیر (Flexible) : کابل های انعطاف پذیر از هادی های افشان و عایق های انعطاف پذیر ساخته می شوند و برای کاربردهای متحرک و روباتیک استفاده می شوند.
6. استانداردها و مقررات (Standards and Regulations) : رعایت استانداردها و مقررات مربوط به کابل های برق برای اطمینان از ایمنی و کیفیت سیستم الکتریکی ضروری است. استانداردهای بین المللی مانند IEC (کمیسیون بین المللی الکتروتکنیک) و استانداردهای ملی مانند ISIRI (مؤسسه استاندارد و تحقیقات صنعتی ایران) مشخصات فنی و الزامات ایمنی کابل های برق را تعیین می کنند.

انتخاب کابل برق مسی بر اساس برند

کابل مسی در برندهای متعددی تولید و عرضه می شود در زیر به برخی از معتبر ترین برندها اشاره می کنیم:

• سیمیا
• سیمکو
• البرز الکتریک نور
• افق البرز
• یزد
• مغان
• ابهر
• خراسان افشان نژاد

اگر به دنبال کابل مسی با کیفیت و قیمت مناسب هستید کابل‌ های مسی تولید شده توسط شرکت البرز الکتریک نور (لینکو) می‌ توانند گزینه مناسبی برای شما باشند.
این کابل‌ ها با توجه به کیفیت بالا تنوع محصولات و قیمت مناسب می‌توانند نیازهای شما را در پروژه‌های مختلف برآورده کنند.
با وجود کیفیت بالا قیمت کابل‌ های مسی این شرکت نسبت به رقبا مناسب است. قیمت کابل البرز الکتریک نور بسته به نوع کابل سایز آن و نوسانات بازار متفاوت است.

اجزای اصلی کابل برق مسی و اصول عملکرد آنها

کابل برق مسی به عنوان یک مسیر هدایت جریان الکتریکی از اجزای مختلفی تشکیل شده است که هر کدام وظایف خاصی را بر عهده دارند. درک عملکرد این اجزا برای انتخاب کابل مناسب ضروری است :

• هادی (Conductor) : هادی کابل اصلی ترین بخش آن است که جریان الکتریکی از طریق آن عبور می کند. در کابل های برق هادی معمولاً از جنس مس با خلوص بالا انتخاب می شود. مس به دلیل رسانایی الکتریکی بسیار خوب مقاومت کم و قابلیت انعطاف پذیری بالا بهترین گزینه برای هدایت جریان الکتریکی در کابل ها محسوب می شود. سطح مقطع هادی که با واحد میلی متر مربع (mm²) اندازه گیری می شود تعیین کننده ظرفیت جریان دهی کابل است. هر چه سطح مقطع هادی بزرگتر باشد جریان بیشتری را می تواند بدون افزایش دما و افت ولتاژ قابل توجه عبور دهد. هادی های مسی می توانند به صورت تک رشته (Solid) یا افشان (Stranded) باشند. هادی های تک رشته برای کاربردهای ثابت و هادی های افشان برای کاربردهایی که نیاز به انعطاف پذیری بیشتر دارند مناسب تر هستند.
• عایق (Insulation) : عایق لایه ای غیر رسانا است که هادی را احاطه کرده و از تماس مستقیم هادی با محیط اطراف و ایجاد اتصال کوتاه جلوگیری می کند. مواد عایقی مختلفی برای کابل های برق استفاده می شوند که رایج ترین آنها عبارتند از :
• پلی وینیل کلراید (PVC) : PVC یک عایق ترموپلاستیک ارزان قیمت و پرکاربرد است که مقاومت خوبی در برابر رطوبت مواد شیمیایی و سایش دارد. کابل های PVC برای کاربردهای عمومی و محیط های خشک مناسب هستند.
• پلی اتیلن متقاطع (XLPE) : XLPE یک عایق ترموست است که نسبت به PVC مقاومت حرارتی و الکتریکی بالاتری دارد. کابل های XLPE می توانند در دماهای بالاتر و ولتاژهای بیشتر کار کنند و طول عمر بیشتری دارند. این نوع عایق برای کاربردهای صنعتی و محیط های با دمای بالا ایده آل است.
• لاستیک (Rubber) : عایق های لاستیکی انعطاف پذیری بسیار بالایی دارند و در برابر ضربه و سایش مقاوم هستند. کابل های لاستیکی برای کاربردهای متحرک و محیط های سخت مناسب هستند.
• سیلیکون (Silicone) : عایق سیلیکونی مقاومت حرارتی بسیار بالایی دارد و می تواند در دماهای بسیار بالا و پایین به خوبی عمل کند. کابل های سیلیکونی برای کاربردهای خاص مانند صنایع ذوب فلزات و کوره های صنعتی استفاده می شوند.
  انتخاب نوع عایق بستگی به ولتاژ کاری دمای محیط شرایط شیمیایی و مکانیکی محیط نصب دارد.
• روکش (Sheath) : روکش لایه ای محافظ است که عایق و هادی را در برابر عوامل محیطی مانند رطوبت مواد شیمیایی ضربه و سایش محافظت می کند. روکش معمولاً از جنس PVC پلی اتیلن (PE) یا لاستیک ساخته می شود. روکش می تواند به صورت تک لایه یا چند لایه باشد و خواص مکانیکی و شیمیایی کابل را بهبود بخشد.
• زره (Armour) : زره لایه ای محافظتی اضافی است که در برخی از کابل ها برای افزایش مقاومت مکانیکی و حفاظت در برابر ضربه و فشار خارجی به کار می رود. زره معمولاً از جنس فولاد گالوانیزه به صورت سیم های فولادی یا نوار فولادی ساخته می شود. کابل های زره دار برای دفن مستقیم در خاک نصب در محیط های صنعتی سنگین و مناطقی که احتمال آسیب مکانیکی وجود دارد مناسب هستند.
• شیلد (Shield) : شیلد لایه ای رسانا است که به منظور کاهش تداخلات الکترومغناطیسی (EMI) و حفاظت از سیگنال های حساس در کابل های کنترل و ابزار دقیق استفاده می شود. شیلد معمولاً از جنس مس آلومینیوم یا فویل فلزی ساخته می شود و به صورت بافته شده یا نواری به دور عایق پیچیده می شود.

اصول عملکرد کابل برق مسی :

عملکرد کابل برق مسی بر اساس قوانین الکترومغناطیس و انتقال جریان الکتریکی استوار است. زمانی که ولتاژی به دو سر کابل اعمال می شود الکترون های آزاد در هادی مسی شروع به حرکت می کنند و جریان الکتریکی را ایجاد می کنند. میزان جریان عبوری از کابل به ولتاژ اعمال شده مقاومت هادی و امپدانس مدار بستگی دارد.

رسانایی الکتریکی بالای مس باعث می شود که کابل های مسی بتوانند جریان الکتریکی را با افت ولتاژ کم و اتلاف انرژی حرارتی پایین منتقل کنند. با این حال مقاومت هادی باعث ایجاد افت ولتاژ در طول کابل می شود که باید در محاسبات انتخاب کابل در نظر گرفته شود.
همچنین عبور جریان از هادی باعث ایجاد گرما می شود که اگر از حد مجاز فراتر رود می تواند به عایق کابل آسیب برساند و خطر آتش سوزی را افزایش دهد. بنابراین انتخاب سطح مقطع مناسب هادی و نوع عایق برای اطمینان از عملکرد ایمن و پایدار کابل بسیار مهم است.

استانداردهای بین المللی و نقش آنها در انتخاب کابل

استانداردهای بین المللی نقش حیاتی در تضمین کیفیت ایمنی و قابلیت اطمینان کابل های برق مسی ایفا می کنند. این استانداردها مشخصات فنی روش های آزمون و الزامات ایمنی کابل ها را تعیین می کنند و به تولیدکنندگان و مصرف کنندگان کمک می کنند تا کابل های مناسب برای کاربردهای مختلف را انتخاب و استفاده کنند. برخی از مهمترین استانداردهای بین المللی مربوط به کابل های برق مسی عبارتند از :

• IEC ۶۰۵۰۲ : این استاندارد الزامات کابل های برق با عایق اکسترود شده برای ولتاژهای نامی ۱ کیلوولت (Um=۱.۲ kV) تا ۳۰ کیلوولت (Um=۳۶ kV) را تعیین می کند. این استاندارد به طور گسترده در سراسر جهان مورد استفاده قرار می گیرد و مشخصات فنی روش های آزمون و الزامات ایمنی کابل های PVC و XLPE را پوشش می دهد.
• IEC ۶۰۲۲۸ : این استاندارد کلاس های هادی های کابل های عایق شده را مشخص می کند. این استاندارد به تعیین مشخصات هادی های مسی و آلومینیومی مورد استفاده در کابل های برق می پردازد و کلاس های مختلف هادی ها را بر اساس انعطاف پذیری و کاربردهای آنها تعریف می کند.
• IEC ۶۰۳۶۴ : این استاندارد الزامات تاسیسات الکتریکی ساختمان ها را تعیین می کند و بخش های مختلف آن به موضوعاتی مانند انتخاب کابل حفاظت از اضافه جریان و اتصال زمین می پردازد. این استاندارد به عنوان یک راهنمای جامع برای طراحی و اجرای تاسیسات الکتریکی ایمن و کارآمد شناخته می شود.
• IEC ۶۰۸۴۰ : این استاندارد الزامات کابل های برق با عایق اکسترود شده برای ولتاژهای نامی بالاتر از ۳۰ کیلوولت (Um=۳۶ kV) تا ۱۵۰ کیلوولت (Um=۱۷۰ kV) را تعیین می کند. این استاندارد به کابل های فشار قوی مورد استفاده در شبکه های انتقال و توزیع برق می پردازد.
• IEC ۶۰۰۶۰ : این استاندارد روش های آزمون ولتاژ بالا را برای تجهیزات و عایق ها مشخص می کند و برای آزمون های نوعی و روتین کابل های برق مورد استفاده قرار می گیرد.

نقش استانداردها در انتخاب کابل :

• تضمین کیفیت و ایمنی : استانداردها حداقل الزامات کیفیت و ایمنی کابل های برق را تعیین می کنند و به مصرف کنندگان اطمینان می دهند که کابل های استاندارد عملکرد مطمئن و ایمنی را ارائه می دهند.
• سازگاری و قابلیت تعویض : استانداردها مشخصات فنی کابل ها را یکسان سازی می کنند و امکان سازگاری و قابلیت تعویض کابل های تولیدکنندگان مختلف را فراهم می آورند.
• راهنمای انتخاب : استانداردها اطلاعات فنی مفیدی را در مورد مشخصات کابل ها روش های آزمون و کاربردها ارائه می دهند و به مهندسان و تکنسین ها در انتخاب کابل مناسب کمک می کنند.
• ایجاد زبان مشترک : استانداردها یک زبان مشترک بین تولیدکنندگان مصرف کنندگان و نهادهای نظارتی ایجاد می کنند و ارتباط و همکاری را تسهیل می نمایند.

رعایت استانداردهای بین المللی و ملی در انتخاب کابل برق مسی نه تنها یک الزام قانونی است بلکه یک ضرورت فنی و مهندسی برای اطمینان از عملکرد ایمن پایدار و طولانی مدت سیستم های الکتریکی محسوب می شود.

کاربردهای کابل برق مسی در صنایع مختلف

کابل های برق مسی به دلیل خواص منحصر به فرد خود در صنایع مختلف کاربردهای گسترده ای دارند. برخی از مهمترین صنایع مصرف کننده کابل برق مسی عبارتند از :

• صنعت نفت گاز و پتروشیمی : در این صنایع کابل های برق مسی برای تأمین برق تجهیزات فرآیندی پمپ ها موتورها سیستم های روشنایی و سیستم های کنترل در پالایشگاه ها سکوهای نفتی و تاسیسات پتروشیمی استفاده می شوند. کابل های مقاوم به مواد شیمیایی کابل های ضد انفجار و کابل های مقاوم به حریق از جمله انواع خاص کابل های مورد استفاده در این صنایع هستند.
• صنعت ساختمان و ساخت و ساز : کابل های برق مسی در تاسیسات الکتریکی ساختمان های مسکونی تجاری و اداری به طور گسترده استفاده می شوند. کابل های ساختمانی کابل های روشنایی کابل های آسانسور و کابل های سیستم های اعلام حریق از جمله کاربردهای رایج کابل های مسی در صنعت ساختمان هستند.
• صنعت تولید و کارخانجات : در کارخانجات و واحدهای تولیدی کابل های برق مسی برای تأمین برق ماشین آلات صنعتی خطوط تولید ربات ها سیستم های اتوماسیون و سیستم های روشنایی صنعتی استفاده می شوند. کابل های صنعتی کابل های موتور کابل های کنترل و کابل های انعطاف پذیر از جمله انواع کابل های مورد استفاده در صنعت تولید هستند.
• صنعت انرژی های تجدیدپذیر : در نیروگاه های خورشیدی و بادی کابل های برق مسی برای انتقال برق تولید شده از پنل های خورشیدی و توربین های بادی به اینورترها و شبکه های برق استفاده می شوند. کابل های DC خورشیدی کابل های AC بادی و کابل های زیرزمینی از جمله انواع کابل های مورد استفاده در صنعت انرژی های تجدیدپذیر هستند.
• صنعت حمل و نقل : در صنعت حمل و نقل کابل های برق مسی در خودروها قطارها کشتی ها و هواپیماها برای تأمین برق سیستم های الکتریکی و الکترونیکی استفاده می شوند. کابل های خودرویی کابل های قطار کابل های دریایی و کابل های هواپیما از جمله انواع کابل های مورد استفاده در صنعت حمل و نقل هستند.
• مراکز داده و فناوری اطلاعات : در مراکز داده و اتاق های سرور کابل های برق مسی برای تأمین برق سرورها تجهیزات شبکه و سیستم های خنک کننده استفاده می شوند. کابل های برق UPS کابل های PDU و کابل های شبکه از جمله کاربردهای رایج کابل های مسی در مراکز داده هستند.
• صنعت پزشکی : در تجهیزات پزشکی و بیمارستان ها کابل های برق مسی برای تأمین برق دستگاه های پزشکی تجهیزات تشخیصی و سیستم های روشنایی پزشکی استفاده می شوند. کابل های پزشکی کابل های تصویربرداری پزشکی و کابل های تجهیزات اتاق عمل از جمله انواع خاص کابل های مورد استفاده در صنعت پزشکی هستند.

تکنولوژی های پیشرفته در تولید و استفاده از کابل برق مسی

صنعت کابل برق مسی به طور مداوم در حال پیشرفت و نوآوری است و تکنولوژی های پیشرفته ای در تولید و استفاده از کابل های برق مسی به کار گرفته می شوند. برخی از این تکنولوژی ها عبارتند از :

• مواد عایقی پیشرفته : استفاده از مواد عایقی جدید با خواص بهبود یافته مانند XLPE با عملکرد بالا (HPXLPE) و پلی پروپیلن (PP) که مقاومت حرارتی الکتریکی و مکانیکی بالاتری نسبت به مواد عایقی سنتی دارند. این مواد عایقی پیشرفته امکان تولید کابل های با جریان نامی بالاتر طول عمر بیشتر و ابعاد کوچکتر را فراهم می کنند.
• هادی های مسی با کارایی بالا : استفاده از هادی های مسی با خلوص بسیار بالا (High Conductivity Copper) و هادی های مسی فشرده (Compacted Copper) که رسانایی الکتریکی بهتری دارند و افت ولتاژ را کاهش می دهند. همچنین استفاده از هادی های مسی با روکش نقره (Silver-plated Copper) برای کاربردهای خاص که نیاز به مقاومت به خوردگی بالا و رسانایی بهتر در فرکانس های بالا دارند.
• تکنولوژی نانو در کابل ها : استفاده از نانومواد در عایق و روکش کابل ها برای بهبود خواص مکانیکی حرارتی و الکتریکی. نانومواد می توانند مقاومت سایشی مقاومت حرارتی مقاومت به UV و خواص دی الکتریک عایق را بهبود بخشند و عمر کابل را افزایش دهند.
• کابل های هوشمند و حسگر : توسعه کابل های هوشمند با حسگرهای یکپارچه برای پایش آنلاین وضعیت کابل دما جریان تنش مکانیکی و سایر پارامترهای مهم. این حسگرها امکان تشخیص زودهنگام عیوب پیش بینی خرابی ها و بهینه سازی نگهداری و تعمیرات را فراهم می کنند.
• روش های تولید پیشرفته : استفاده از روش های تولید پیوسته و اتوماتیک برای افزایش سرعت تولید کاهش ضایعات و بهبود کیفیت کابل ها. همچنین استفاده از تکنولوژی های لیزری و فراصوت در فرآیند تولید برای کنترل دقیق تر ابعاد و کیفیت کابل ها.
• بازیافت کابل های مسی : توسعه روش های بازیافت کارآمد و پایدار کابل های مسی فرسوده برای بازیابی مس و سایر مواد ارزشمند و کاهش اثرات زیست محیطی. بازیافت کابل های مسی به حفظ منابع طبیعی و کاهش آلودگی محیط زیست کمک می کند.

نکات فنی کلیدی در نصب و نگهداری کابل برق مسی

نصب و نگهداری صحیح کابل های برق مسی برای اطمینان از عملکرد ایمن پایدار و طولانی مدت سیستم الکتریکی بسیار مهم است. برخی از نکات فنی کلیدی در نصب و نگهداری کابل های برق مسی عبارتند از :

• انتخاب مسیر مناسب : مسیر کابل کشی باید به گونه ای انتخاب شود که کابل ها در معرض آسیب های مکانیکی حرارت زیاد مواد شیمیایی خورنده و رطوبت بیش از حد قرار نگیرند. از عبور کابل ها از مناطق پرتردد لبه های تیز و سطوح داغ خودداری شود.
• استفاده از روش نصب مناسب : روش نصب کابل باید با توجه به نوع کابل شرایط محیطی و استانداردهای مربوطه انتخاب شود. روش های نصب رایج شامل نصب روی سینی کابل نصب داخل لوله نصب دفن مستقیم و نصب هوایی هستند. در هر روش نصب باید از اتصالات و بست های مناسب برای محکم کردن و محافظت از کابل ها استفاده شود.
• رعایت شعاع خمش مجاز : در هنگام کابل کشی باید شعاع خمش مجاز کابل رعایت شود تا از آسیب دیدن عایق و هادی کابل جلوگیری شود. شعاع خمش مجاز کابل معمولاً توسط تولیدکننده کابل مشخص می شود.
• اتصالات صحیح و مطمئن : اتصالات کابل ها باید مطابق با استانداردهای مربوطه و با استفاده از ابزار و تجهیزات مناسب انجام شود. اتصالات باید محکم رسانا و عایق بندی شده باشند تا از ایجاد گرمایش افت ولتاژ و اتصال کوتاه جلوگیری شود.
• آزمایش و راه اندازی : پس از نصب کابل ها باید آزمایش های لازم مانند تست عایقی تست پیوستگی و تست عملکرد انجام شود تا از صحت نصب و عملکرد صحیح کابل ها اطمینان حاصل شود.
• بازرسی و نگهداری دوره ای : کابل های برق باید به طور دوره ای بازرسی و نگهداری شوند تا از سلامت و ایمنی آنها اطمینان حاصل شود. بازرسی ها باید شامل بررسی وضعیت ظاهری کابل ها اتصالات بست ها و مسیر کابل کشی باشد. در صورت مشاهده هرگونه آسیب یا نقص باید اقدامات اصلاحی لازم انجام شود. آزمایش های دوره ای عایقی نیز می تواند به تشخیص زودهنگام مشکلات عایقی و جلوگیری از خرابی های ناگهانی کمک کند.
• ثبت و مستندسازی : تمامی مراحل نصب آزمایش و نگهداری کابل های برق باید ثبت و مستندسازی شوند تا سابقه کاملی از وضعیت کابل ها و اقدامات انجام شده در دسترس باشد. این مستندات می تواند در عیب یابی تعمیرات و برنامه ریزی نگهداری های آتی مفید باشد.

نتیجه گیری

انتخاب کابل برق مسی مناسب یک فرآیند تخصصی و مهندسی است که نیازمند درک عمیق از اصول عملکرد کابل ها عوامل مؤثر در انتخاب استانداردهای مربوطه و کاربردهای متنوع آنها است. با توجه به نکات فنی و مهندسی ارائه شده در این مقاله مهندسان تکنسین ها و متخصصان برق می توانند با اطمینان بیشتری کابل برق مسی ایده آل برای پروژه های خود را انتخاب کرده و از عملکرد ایمن کارآمد و پایدار سیستم های الکتریکی خود اطمینان حاصل کنند. رعایت استانداردهای بین المللی و ملی توجه به شرایط محیطی نصب انتخاب نوع کابل مناسب و اجرای صحیح مراحل نصب و نگهداری از جمله عوامل کلیدی در موفقیت پروژه های کابل کشی برق مسی هستند.

پرسش و پاسخ متداول

1. چگونه می توان سطح مقطع مناسب کابل برق مسی را محاسبه کرد؟
   برای محاسبه سطح مقطع مناسب کابل برق مسی باید جریان نامی مدار افت ولتاژ مجاز طول کابل دمای محیط و عوامل کاهنده جریان را در نظر گرفت. از جداول جریان مجاز کابل ها و نرم افزارهای محاسباتی می توان برای تعیین سطح مقطع مناسب استفاده کرد. همچنین می توانید از مهندسان برق متخصص برای انجام محاسبات دقیق و انتخاب کابل مناسب کمک بگیرید.
2. چه نوع کابل برق مسی برای نصب در فضای باز مناسب است؟
   برای نصب در فضای باز باید از کابل های مقاوم به UV رطوبت و شرایط جوی نامساعد استفاده کرد. کابل های با روکش پلی اتیلن (PE) و کابل های زره دار برای فضای باز مناسب هستند. همچنین باید جریان نامی کابل را بر اساس دمای محیط و تابش نور خورشید تصحیح کرد.
3. چگونه می توان از کابل های برق مسی در برابر تداخلات الکترومغناطیسی محافظت کرد؟
   برای محافظت از کابل های برق مسی در برابر تداخلات الکترومغناطیسی می توان از کابل های شیلددار استفاده کرد. شیلد کابل باید به طور صحیح به زمین متصل شود تا اثر حفاظتی داشته باشد. همچنین مسیر کابل کشی باید از منابع تداخل الکترومغناطیسی مانند موتورها و تجهیزات الکترونیکی دور باشد. استفاده از فیلترهای EMI نیز می تواند به کاهش تداخلات الکترومغناطیسی کمک کند.
