نبشی کشی و اجرای وال پست در ساختمان بتنی
اجرای وال پست با استفاده از نبشی کشی یکی از روش های مؤثر برای تقویت دیوارها در ساختمان های بتنی است. این روش با ایجاد اتصالات محکم بین دیوارها و اسکلت بتنی ایمنی و استحکام سازه را در برابر نیروهای جانبی مانند زلزله و باد افزایش می دهد.در نبشی‌کشی اجرای وال پست در ساختمان بتنی قیمت وال پست باید به‌گونه‌ای محاسبه شود که علاوه بر تأمین استحکام لازم با بودجه کلی پروژه همخوانی داشته باشد. در این مقاله تمام مراحل و جزئیات نبشی کشی برای اجرای وال پست در ساختمان بتنی با توجه به تصویر پیوست بررسی خواهد شد.
تعریف وال پست و نبشی کشی

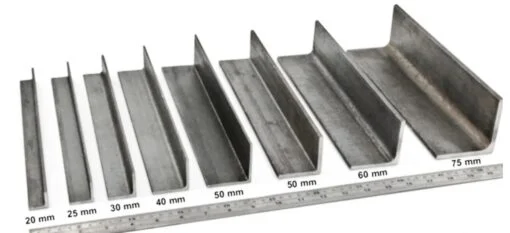

وال پست یک عنصر سازه ای است که وظیفه اصلی آن تقویت دیوارها در برابر نیروهای جانبی و انتقال این نیروها به اسکلت اصلی ساختمان است. در این روش نبشی کشی به عنوان یک ساختار کمکی به کار می رود تا دیوارها به طور محکم به سازه اصلی متصل شوند. نبشی کشی معمولاً با استفاده از پروفیل های فلزی مانند نبشی های فولادی انجام می شود و در نقاط مختلف دیوار مانند گوشه ها یا اطراف بازشوها نصب می گردد.
این روش به ویژه در ساختمان های بتنی کاربرد دارد زیرا اسکلت بتنی به دلیل مقاومت بالا می تواند نیروی منتقل شده از دیوارها را به طور ایمن جذب کند. استفاده از نبشی کشی در کنار وال پست استحکام دیوارها را به طور چشمگیری افزایش می دهد و از آسیب دیدگی آن ها در شرایط بحرانی جلوگیری می کند.
مراحل اجرای وال پست با نبشی کشی
اجرای وال پست با استفاده از نبشی کشی در ساختمان های بتنی شامل مراحل مختلفی است که هر یک باید با دقت و رعایت استانداردهای فنی انجام شود. در ادامه این مراحل به تفصیل شرح داده می شود:
- آماده سازی محل
پیش از آغاز نصب باید محل نصب وال پست و نبشی ها به دقت بررسی و آماده شود. این مرحله شامل تعیین موقعیت دقیق نبشی ها و وال پست ها بر اساس نقشه های طراحی شده است. همچنین بررسی زیرساخت های بتنی از جمله تیرها ستون ها و دیوارها برای اطمینان از وجود سطحی محکم و مناسب برای اتصالات ضروری است. - قرار دادن پلیت ها بر روی تیرهای بتنی
در این مرحله پلیت های فلزی بر روی تیرها و ستون های بتنی قرار می گیرند. این پلیت ها به عنوان نقطه اتصال نبشی ها و وال پست ها به اسکلت بتنی عمل می کنند. نصب پلیت ها باید با استفاده از رول بولت های مقاوم یا جوشکاری به بتن انجام شود تا استحکام کافی فراهم شود. - نصب وال پست
پس از آماده سازی پلیت ها وال پست های فلزی در محل های تعیین شده نصب می شوند. وال پست ها معمولاً به صورت عمودی در امتداد دیوار قرار می گیرند و به پلیت های فلزی متصل می شوند. دقت در تراز بودن وال پست ها و رعایت فاصله استاندارد بین آن ها از اهمیت ویژه ای برخوردار است. - نبشی کشی
در این مرحله نبشی های فولادی به دیوارها و وال پست ها متصل می شوند. نبشی ها با استفاده از جوشکاری یا پیچ و مهره به پلیت ها و وال پست ها متصل می شوند. این اتصالات باید کاملاً محکم باشند تا نیروهای جانبی به درستی از دیوارها به اسکلت بتنی منتقل شوند. نبشی ها معمولاً در قسمت های بالایی دیوار یا اطراف بازشوها نصب می شوند تا مقاومت دیوار در برابر نیروهای واردشده افزایش یابد. - اتصال نبشی ها به دیوارها با جوشکاری
نبشی ها از طریق جوشکاری به دیوارها متصل می شوند. این جوشکاری باید با دقت انجام شود و از کیفیت بالایی برخوردار باشد. هرگونه نقص در جوشکاری می تواند مقاومت کلی دیوار و وال پست را تحت تأثیر قرار دهد. - قرار دادن میلگردهای عصایی در ارتفاع دیوار
برای تقویت بیشتر در ارتفاع دیوار میلگردهای عصایی قرار داده می شوند. این میلگردها به نبشی ها متصل شده و به عنوان تقویت کننده ای برای دیوار عمل می کنند. این مرحله به ویژه در دیوارهای بلند یا دیوارهایی که تحت بارهای سنگین قرار دارند اهمیت دارد.
این مراحل باید به صورت گام به گام و تحت نظارت مهندسان ناظر انجام شود تا عملکرد مطلوب وال پست و نبشی کشی تضمین شود.
نکات مهم در اجرای وال پست
اجرای وال پست با نبشی کشی نیازمند رعایت نکات مهمی است که تأثیر مستقیمی بر کیفیت دوام و ایمنی دیوار و سازه دارد. در ادامه به برخی از این نکات اشاره می شود:
- اطمینان از رعایت استانداردها
تمام مراحل اجرای وال پست و نبشی کشی باید مطابق با استانداردهای ملی و آیین نامه های ساختمانی انجام شود. این استانداردها شامل الزامات مربوط به فاصله گذاری نوع مصالح و نحوه اتصال وال پست ها و نبشی ها است. رعایت این اصول تضمین می کند که دیوارها در برابر نیروهای جانبی مانند زلزله و باد مقاوم باشند. - کنترل کیفیت جوشکاری و اتصالات
یکی از حیاتی ترین نکات در اجرای وال پست بررسی کیفیت جوشکاری ها و اتصالات است. جوشکاری ها باید بدون ترک شکاف یا نقص باشند و اتصالات پیچ و مهره ای باید به درستی محکم شوند. استفاده از روش های تست جوش مانند تست های غیرمخرب (NDT) می تواند به شناسایی نقص های احتمالی کمک کند. - انتخاب مصالح مناسب
مصالح مورد استفاده در نبشی کشی از جمله نبشی های فولادی پلیت ها و میلگردهای عصایی باید از کیفیت بالایی برخوردار باشند. این مصالح باید در برابر خوردگی و زنگ زدگی مقاوم باشند به ویژه در محیط های مرطوب. استفاده از نبشی های گالوانیزه یا پوشش دهی نبشی ها با رنگ های ضدزنگ می تواند عمر مفید آن ها را افزایش دهد. - نظارت مهندسی دقیق
حضور مستمر مهندس ناظر در تمامی مراحل اجرا از طراحی تا نصب ضروری است. نظارت دقیق می تواند از بروز اشتباهات جلوگیری کرده و اطمینان حاصل کند که تمامی مراحل به درستی اجرا می شوند. همچنین مهندس ناظر باید تأیید کند که محل نصب وال پست ها و نبشی ها مطابق با نقشه های طراحی شده باشد. - انجام آزمایش های لازم برای اطمینان از استحکام
پس از اتمام نصب آزمایش های استحکام و پایداری دیوار باید انجام شود. این آزمایش ها می توانند شامل بررسی تحمل دیوار در برابر نیروهای جانبی و تست عملکرد نبشی کشی باشند. این مرحله به اطمینان از عملکرد صحیح دیوارها در شرایط بحرانی کمک می کند.
رعایت این نکات نه تنها ایمنی دیوارها و سازه را تضمین می کند بلکه از هزینه های تعمیر و نگهداری در آینده نیز جلوگیری خواهد کرد.
نتیجه گیری
اجرای وال پست با استفاده از نبشی کشی در ساختمان های بتنی یکی از بهترین روش ها برای تقویت دیوارها و افزایش ایمنی سازه است. این روش با استفاده از نبشی های فولادی پلیت ها و میلگردهای عصایی استحکام دیوارها را در برابر نیروهای جانبی مانند زلزله و باد تضمین می کند.
رعایت مراحل کلیدی از جمله آماده سازی محل نصب نصب وال پست اجرای نبشی کشی و اتصالات جوشکاری شده از اهمیت ویژه ای برخوردار است. همچنین رعایت نکات مهمی مانند استفاده از مصالح باکیفیت رعایت استانداردها و نظارت دقیق مهندسی تضمین کننده کیفیت و دوام دیوارها در بلندمدت است.
نبشی کشی به عنوان یک روش مکمل در کنار وال پست به توزیع یکنواخت نیروها و کاهش خطر تخریب دیوارها کمک می کند. علاوه بر این انجام آزمایش های استحکام و استفاده از روش های کنترل کیفیت ایمنی و عملکرد بهینه دیوارها را تضمین می کند.
در نهایت استفاده از این روش در ساختمان های بتنی نه تنها از نظر فنی مؤثر است بلکه می تواند به کاهش هزینه های تعمیر و نگهداری در آینده و جلوگیری از خسارات مالی و جانی در شرایط بحرانی کمک کند. اجرای دقیق و اصولی وال پست با نبشی کشی کلید ایجاد ساختمان های پایدار و ایمن است.
