نحوه عملکرد اینورتر

اینورتر یا درایو صنعتی یکی از ابزارهای مهم و کاربردی در دنیای امروز هستند که به ویژه در صنعت و مصارف خانگی کاربرد فراوانی دارند. اما اینورتر چیست و چگونه کار می‌کند؟

پیش از بررسی عملکرد ویژه اینورتر، پیشنهاد می کنیم در ابتدا اطلاعات بیشتری در مورد اینورتر و انواع آن‌ بدانید؛ تا این مطلب را بهتر درک کنید.

در این مطلب قصد داریم به بررسی عملکرد اینورتر و دسته بندی اینورتر بر اساس طرز کار آنها بپردازیم و با زبانی ساده و قابل فهم توضیح می‌دهیم که این دستگاه‌ها چگونه انرژی را مدیریت و تبدیل می‌کنند. پس با ما همراه باشید.

معرفی اینورتر

به لحاظ بررسی لغت معنایی، یعنی معکوس کننده و دستگاهی است که جریان DC را به جریان AC تبدیل می کند. تمامی دستگاههای الکترونیکی از تبدیل جریان AC به جریان DC کار می کنند اما با پیشرفت های چشم گیر در دهه های اخیر تبدیل جریان DC به AC میسر گردیده و تأثیرات شگرفی در صنایع و حتی زندگی انسان گذاشته است.

در حقیقت، اینورترها پلی بین منبع تعمین کننده انرژی و دستگاه‌های مصرف‌کننده هستند.

اجزا اصلی در عملکرد اینورتر

اینورترها از اجزای مختلفی تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد کلی دستگاه ایفا می‌کنند. درک نحوه عملکرد این اجزا به ما کمک می‌کند تا بهتر بفهمیم که اینورترها چگونه کار می‌کنند و چگونه می‌توانند انرژی را بصورت بهینه ‌تر مدیریت کنند.

اجزای اصلی یک اینورتر که در عملکرد آن تأثیرگذار هستند عبارتند از:

ترانزیستورها

ترانزیستورها مانند IGBT) یا (MOSFET برای سوئیچ کردن جریان برق استفاده می‌شوند و نقش کلیدی در تبدیل برق DC به AC دارند.

دیودها

دیودها برای هدایت جریان برق در یک جهت خاص استفاده می‌شوند و در اینورترها برای جلوگیری از برگشت جریان استفاده می‌شوند.

فیلترها

فیلترها LC) یا( RC برای حذف نویز و سیگنال‌های ناخواسته از خروجی اینورتر به کار می‌روند و به بهبود کیفیت موج خروجی کمک می‌کنند.

کنترلر یا مدار کنترل

مدار کنترل وظیفه‌ی مدیریت و کنترل سوئیچینگ ترانزیستورها را بر عهده دارد و برای تنظیم فرکانس و ولتاژ خروجی استفاده می‌شود.

ترانسفورماتور

در برخی از اینورترها، ترانسفورماتور برای تطبیق ولتاژ خروجی با نیازهای مصرف کننده استفاده می‌شود.

خازن‌ها

خازن‌ها برای ذخیره‌سازی و هموارسازی ولتاژ و جریان استفاده می‌شوند و به تثبیت ولتاژ خروجی کمک می‌کنند.

مقاومت‌ها

مقاومت‌ها برای محدود کردن جریان و تقسیم ولتاژ در مدارهای مختلف اینورتر استفاده می‌شوند.

سنسورها

سنسورها برای مانیتورینگ ولتاژ، جریان، و دما به کار می‌روند و اطلاعات لازم را به کنترلر برای انجام تنظیمات لازم ارسال می‌کنند.

هر یک از این اجزا نقش مهمی در عملکرد کلی اینورتر ایفا می‌کنند و تأثیر مستقیم بر راندمان و کارایی اینورتر دارند.

اینورتر چگونه کار می کند؟

برای درک بهتر، در ادامه به بیان مرحله به مرحله عملکرد اینورتر می پردازیم:

ورودی جریان مستقیم (DC)

اینورترها از منابع جریان مستقیم نظیر باتری‌ها یا پنل‌های خورشیدی، انرژی دریافت می‌کنند. این انرژی به صورت یک جریان الکتریکی مستقیم و ثابت وارد اینورتر می‌شود.

تبدیل DC به AC

درون اینورتر، از یک مدار الکترونیکی پیچیده برای تبدیل جریان مستقیم به جریان متناوب استفاده می‌شود. در این فرآیند، ابتدا برای ایجاد موج سینوسی از جریان متناوب، جریان مستقیم با سرعت بالا قطع و وصل می‌شود. این عمل با استفاده از ترانزیستورها و دیگر قطعات الکترونیکی انجام می‌شود.

پس از سوئیچینگ، یک فیلتر الکترونیکی به کار گرفته می‌شود تا جریان متناوب تولیدی را به یک موج سینوسی مناسب برای استفاده در دستگاه‌های الکتریکی تبدیل کند.

خروجی جریان متناوب (AC)

جریان متناوب تولید شده توسط اینورتر، به دستگاه‌های الکتریکی انتقال داده می‌شود. این جریان معمولاً دارای ولتاژ و فرکانس مناسب برای کاربردهای مختلف است.

<div id=”80767069202″><script type=”text/JavaScript” src=”https://www.aparat.com/embed/uGUoh?data[rnddiv]=80767069202&data[responsive]=yes”></script></div>

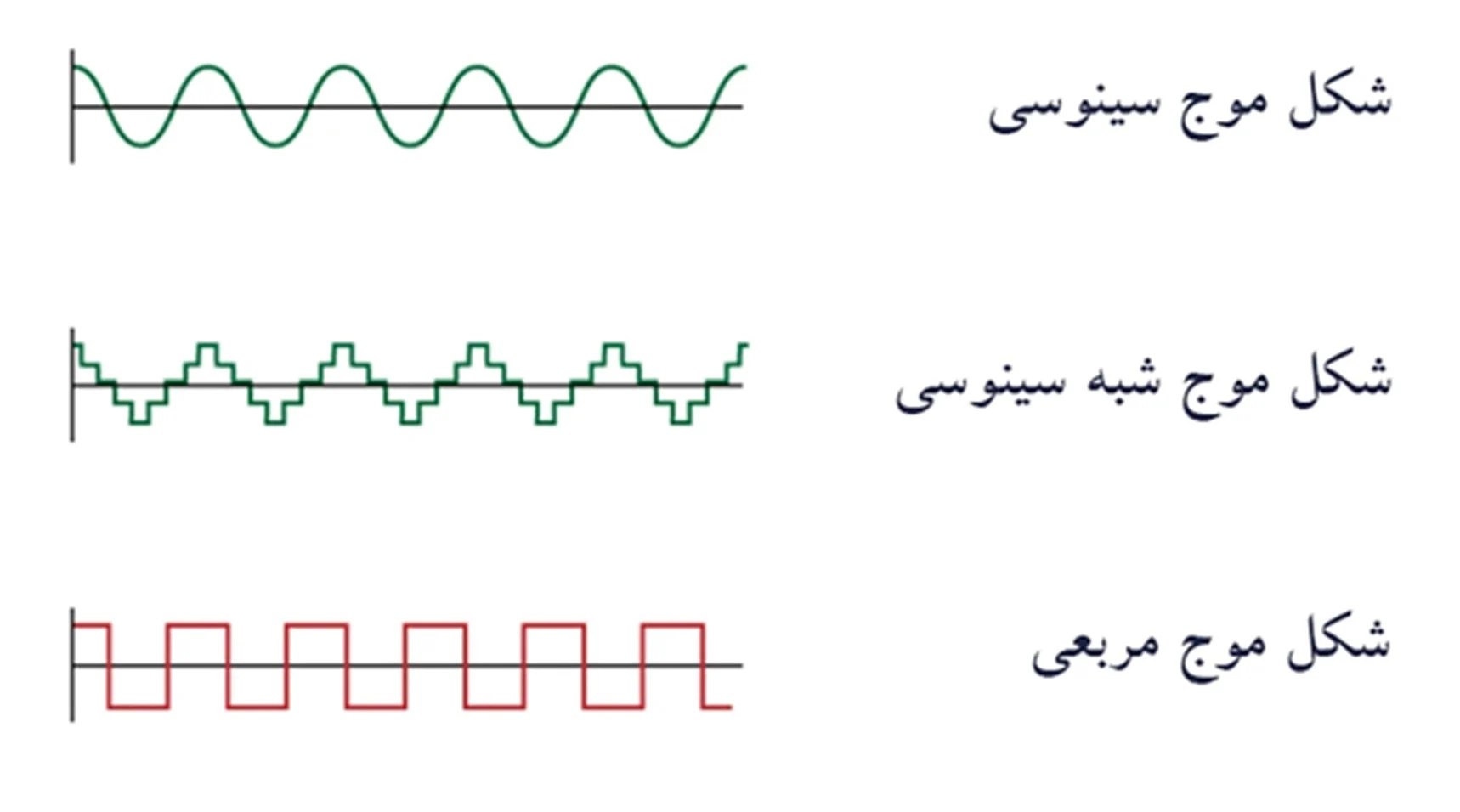

انواع اینورتر بر اساس عملکرد

اینورترها در انواع مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند:

اینورتر موج سینوسی خالص

این نوع اینورترها جریان متناوبی با موج سینوسی خالص تولید می‌کنند که برای دستگاه‌های حساس الکتریکی ایده‌آل است. به دلیل دقت بالا و کیفیت جریان خروجی، اینورترهای موج سینوسی خالص اغلب در تجهیزات پزشکی و دستگاه‌های الکترونیکی پیشرفته به کار می‌روند.

اینورتر موج سینوسی اصلاح شده

این نوع اینورترها موجی نزدیک به سینوسی تولید می‌کنند و برای دستگاه‌هایی که به دقت بالای موج سینوسی نیاز ندارند، مانند لامپ‌ها و ابزارهای برقی کوچک، مناسب هستند.

اینورتر موج مربعی

ساده‌ترین و ارزان‌ترین نوع اینورترها که موج مربعی تولید می‌کنند. این نوع اینورترها به دلیل تولید نویز و عدم پایداری در برخی دستگاه‌ها کمتر مورد استفاده قرار می‌گیرند.

اینورتر در چه مواردی کاربرد دارد؟

اینورترها در موارد گسترده ای مورد استفاده قرار می‌گیرند، از جمله کاربرد های اینورتر میتوان به مواردزیر اشاره کرد:

• یکی از موارد استفاده از اینورتر ها در صنایع خورشیدی است. در پنل‌های خورشیدی، اینورترها نقش حیاتی در تبدیل انرژی خورشیدی ذخیره ‌شده در باتری‌ها به جریان متناوب دارند که برای استفاده در خانه و صنایع ضروری است.
• تعمین اضظراری برق در موارد قطع برق، کاربرد مهم دیگری است که توسط اینورتر ها انجام می شود. در هنگام قطع برق، اینورترها به طور خودکار وارد عمل می‌شوند و برق اضطراری را برای تجهیزات حیاتی تأمین می‌کنند.
• کاربرد دیگر اینورتر ها در صنایع، برای کنترل سرعت و عملکرد موتورهای الکتریکی است. در این مواقع، اینورترها به کار گرفته می‌شوند تا به کاهش مصرف انرژی و افزایش کارایی کمک می‌کند.

اینورترها ابزارهای حیاتی در دنیای مدرن هستند که به تبدیل و مدیریت انرژی کمک می‌کنند. با توجه به مزایای متعدد این دستگاه‌ها و نقش مهمی که در سیستم‌های الکتریکی ایفا می‌کنند، انتخاب صحیح و استفاده بهینه از اینورترها می‌تواند تاثیر زیادی در کاهش مصرف انرژی و افزایش کارایی سیستم‌های الکتریکی داشته باشد.
